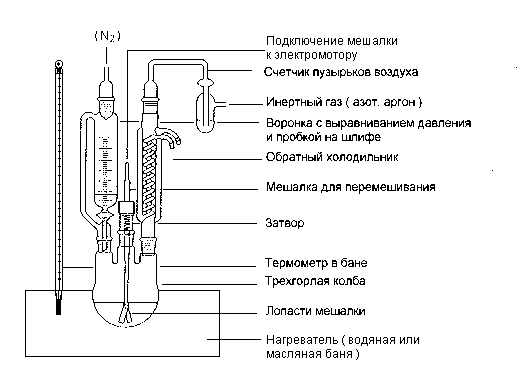

Прибор 6.
Варианты использования как и в приборе 3.
Возможные операции при проведении синтеза:
Прибавление по каплям раствора или жидкого реагента к раствору или суспензии в атмосфере инертного газа (например, в азоте, аргоне) при перемешивании; возможно нагревание с обратным холодильником (вариант А).

При небольших загрузках вместо механического перемешивания используют перемешивание магнитной мешалкой.

Контроль за температурой реакционной смеси осуществляют как описано для прибора 5 (вариант Б).

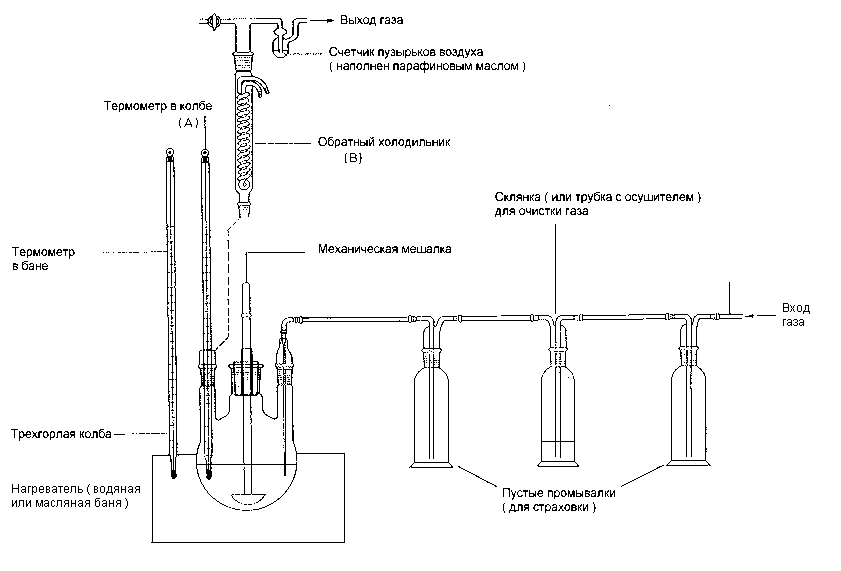

Прибор 7.
Возможные операции при проведении синтеза:
Пропускание газа, предварительно высушенного и очищенного, в раствор или суспензию, при перемешивании и контроле за температурой реакционной смеси. При этом необходимо (в отличие от рисунка) использовать четырехгорлую колбу. Для выхода газа четвертое горло соединяют с промывалкой счетчика пузырьков (вариант А).

Возможно также нагревание с обратным холодильником; в этом случае термометр в колбе заменяют на обратный холодильник со счетчиком пузырьков воздуха (вариант Б).

При малых загрузках осуществляют перемешивание магнитной мешалкой.

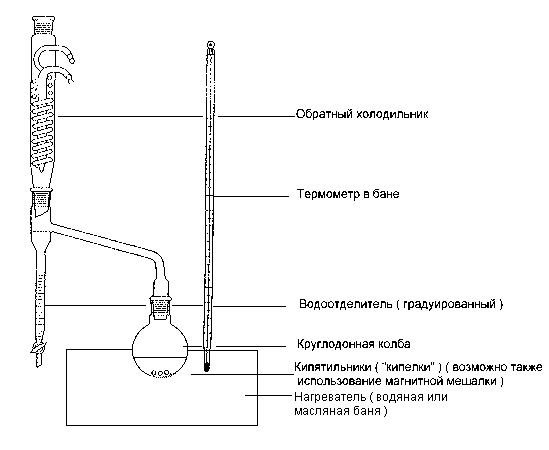

Прибор 8.
Возможные операции при проведении синтеза :
Нагревание с водоотделителем (насадка Дина-Старка); благодаря применению охлаждаемого водой водоотделителя, сообщающегося с реакционным сосудом стеклянной трубкой, происходит отделение воды в процессе реакции и ее время проведения значительно сокращается.

Прибор пригоден для азеотропной отгонки воды с растворителями, которые легче воды, такими, как бензол или толуол. При азеотропной отгонке воды с растворителями тяжелее воды, такими, как хлороформ, четыреххлористый углерод, рекомендуется использовать прибор, описанный в "Органикуме",том I,стр. 84 (1992 г).

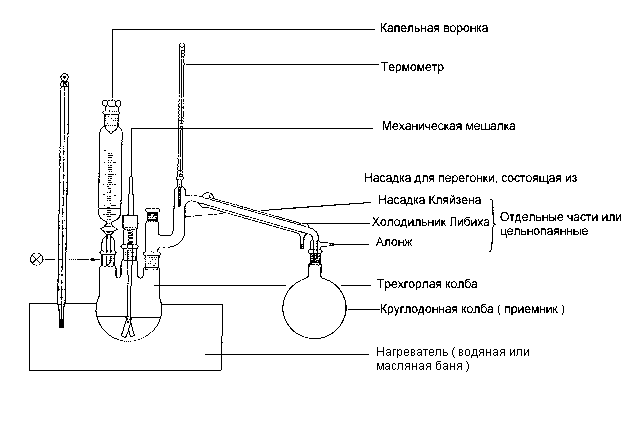

Прибор 9.
Возможные операции при проведении синтеза:
Прибавление раствора или жидкого реагента к раствору или суспензии с одновременной отгонкой летучего компонента.

Вариант (А) пригоден для реакции такого типа при перемешивании (механическая или магнитная мешалка) и температурном контроле реакционной смеси (капельная воронка помещается в насадку Кляйзена, а на её место вставляют термометр, в шлиф Х).

Вариант (Б) пригоден также при отгонке больших количеств растворителя от жидких продуктов реакции, которые перегоняются далее без переливания в другую колбу (при атмосферном давлении).

Вариант (А)

  Вариант(Б)
