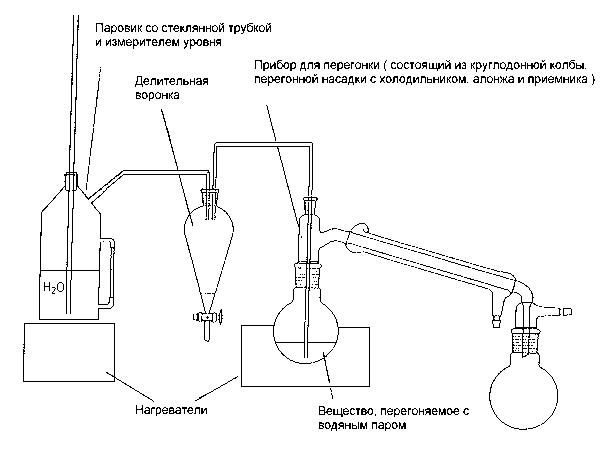

Прибор 15.
Операции по очистке полученного продукта:
Перегонка с водяным паром при атмосферном
давлении; промежуточная делительная воронка
служит для конденсации избыточного водяного
пара (возможна перегонка с паром с тройником
вместо воронки).

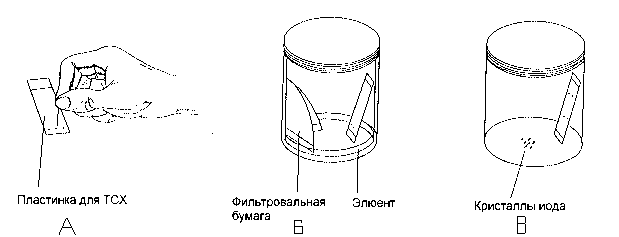

Прибор 16.
Операции по анализу реакционных смесей и
полученных продуктов :
Контроль за чистотой и идентичностью полученных
продуктов, а также за течением реакции.
Аналитическая адсорбционная хроматография -
тонкослойная хроматография (ТСХ).
Нанесение вещества (А).
Проявление хроматограммы элюентом (Б).
Определение веществ (обычно с помощью УФ света, в
случае же веществ, не проявляющихся в УФ свете,- с
помощью йодной камеры (В).
Препаративная тонкослойная хроматография может
быть использована только для малых количеств
веществ.

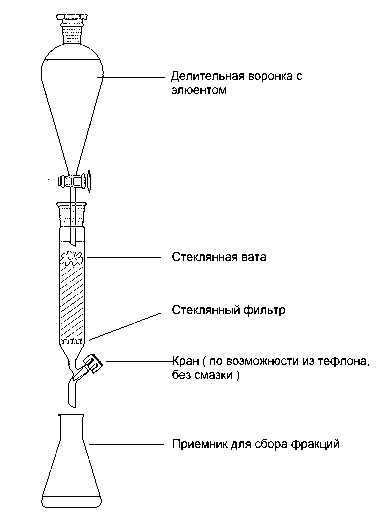

Прибор 17.
Операции по очистке полученных продуктов:
Очистка посредством хроматографического
разделения на колонке (фильтрование через
короткую колонку).

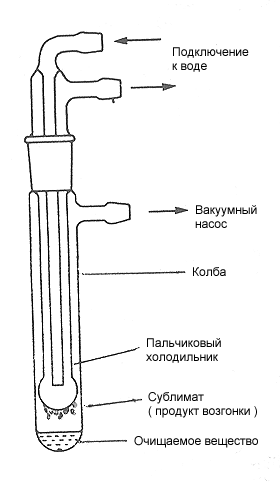

Прибор 18.
Операции по выделению полученного продукта:
Очистка небольших количеств твердых
органических веществ методом возгонки в вакууме.
