7.8. Виды ковалентной связи

Ковалентная связь образуется за счет перекрывания электронных облаков связываемых атомов. Существуют разные способы перекрывания этих электронных облаков.

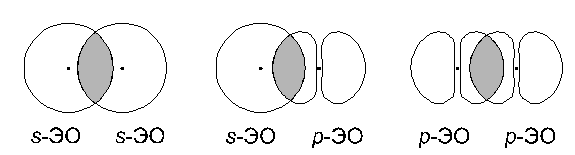

1. Прямое перекрывание:


В этом случае единственная область перекрывания электронных облаков лежит на прямой, соединяющей ядра атомов. Связь, образованная таким образом, называется -связью.

В зависимости от вида перекрывающихся облаков может образоваться s-s, s-p, p-p и другие разновидности -связи.

-Связь – ковалентная связь между атомами, образованная при прямом перекрывании их электронных облаков.

2. Боковое перекрывание:


В этом случае две области перекрывания электронных облаков находятся по разные стороны от плоскости, в которой лежат ядра связываемых атомов. Связь, образованная при таком перекрывании ЭО, называется  pi.lc.gif (54 bytes) - связью.

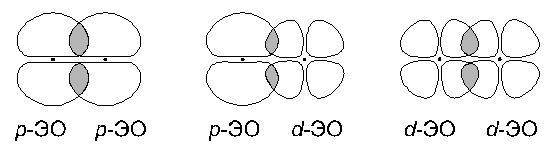

Как и в случае -связи, в зависимости от вида перекрывающихся облаков могут образоваться различные разновидности -связи: p-p, p-d, d-d и т. п.

-Связь – ковалентная связь между атомами, образованная при боковом перекрывании их электронных облаков.

И -, и -связь имеют определенное направление, которое возникает из-за стремления атомов к максимально эффективному перекрыванию ЭО, то есть к перекрыванию облаков в области максимальной электронной плотности. Таким образом, ковалентная связь обладает направленностью. Например, в молекуле сероводорода H2S направления двух -связей между атомом серы и двумя атомами водорода почти перпендикулярны (см. схему на стр. 95). У атома есть вполне определенное число неспаренных электронов, поэтому он может образовать вполне определенное число ковалентных связей. Таким образом, ковалентная связь обладает насыщаемостью. Например, если атом хлора образовал одну -связь с атомом водорода (см. схему на стр. 95), то соединиться еще с одним атомом водорода он уже не может.

Сравнение характеристик - и -связи приведено в таблице 20.

Таблица 20. Сравнение характеристик - и -связи

-связь

-связь

Одна область перекрывания

Две области перекрывания

Электронные облака перекрываются частями с наибольшей электронной плотностью
Перекрывание эффективное
Связь прочная

Электронные облака перекрываются своими периферийными частями
Перекрывание менее эффективное
Связь менее прочная

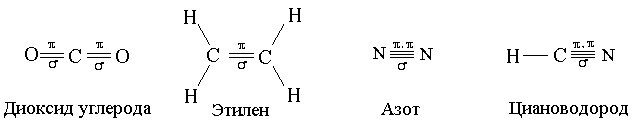

Так как -связь почти всегда менее прочная, чем -связь, то обычно между атомами сначала образуется -связь, а потом, если есть возможность, то и -связь. Следовательно, -связь возможна только в случае образования кратных связей (двойных и тройных):


Циановодород – HCN. Другое название – синильная кислота. Это бесцветная летучая жидкость с температурой кипения 26 oС. При сильном нагревании или на свету она разлагается. Синильная кислота смешивается с водой во всех отношениях. По аналогии с галогеноводородами раствор циановодорода в воде называют циановодородной кислотой. Синильная кислота и ее соли (цианиды) – очень сильные яды (смертельная доза для человека не более 50 мг), причем сама кислота способна проникать в организм даже через неповрежденную кожу. Попав в организм, циановодород и цианиды связывают гемоглобин в циангемоглобин, поражают дыхательные центры и вызывают удушье. Несмотря на свою токсичность, синильная кислота используется в производстве синтетических волокон и некоторых видов пластмасс. В небольших концентрациях синильная кислота встречается в растительном мире (например, в горьком миндале).

Image228b.gif (137 bytes)1.В конце параграфа приведены структурные формулы четырех веществ. Составьте для них электронные и молекулярные формулы.
2.Составьте обычные структурные и электронные формулы следующих веществ: CH3Cl, COF2, SO2Cl2 и N2H4. В случае затруднения изобразите схемы образования связей в этих молекулах. Укажите в структурных формулах -связи. Имейте в виду, что в CH3Cl атомы Н и Cl связаны только с атомами С, в COF2 атомы O и F также связаны только с атомами углерода, а в SO2Cl2 атомы O и С1 связаны только с атомом S.

7.9. Энергия ковалентной связи

Прочность связи характеризуется энергией связи (см. параграф 7.5). Прочность ковалентной связи можно оценить двумя способами: определив энергию, необходимую для разрыва всех связей в определенной порции вещества, или определив энергию, необходимую для разрыва известного числа связей. В первом случае такая энергия называется энергией атомизации, во втором – энергией связи. На практике используют соответствующие молярные величины.

Молярная энергия атомизации (Еат) – отношение энергии, затрачиваемой на разделение порции молекул вещества на изолированные атомы, к количеству вещества в этой порции.

Молярная энергия атомизации показывает, какую энергию нужно затратить на разделение 1 моля вещества на изолированные атомы.

Молярная энергия связи (Есв) – отношение энергии, затрачиваемой на разрыв определенного числа связей, к числу этих связей, измеренному в молях.

Молярная энергия связи показывает, какую энергию нужно затратить на разрыв 1 моля (6,02.1023) связей. Для двухатомных молекул эти энергии совпадают.
И ту, и другую молярную энергию измеряют в килоджоулях на моль: в случае энергии атомизации – на моль вещества, а в случае энергии связи – на моль связей. При подсчете числа связей для определения Есв двойную (или тройную) связь считают одной связью.

Таблица 21.Примеры значений Еат и средних значений Есв (в кДж/моль)

Вещество

Еат

Вещество

Еат

Связь

Есв

Связь

Есв

H2

436

HF

566

C– H

411

N=O

678

F2

159

HCl

432

N– H

390

C– C

348

Cl2

392

HBr

366

O– H

428

C=C

614

Br2

194

HI

298

Si– H

326

Cє C

839

I2

153

CO

1076

P– H

328

Cє N

891

O2

498

IBr

179

S– H

347

Si– O

452

N2

945

ClF

251

C=O

745

S=O

525

Из приведенных в таблице 21 значений можно сделать вывод, что прочность ковалентных связей тем больше, чем меньше размеры связываемых атомов и больше кратность связи.

Image228a.gif (141 bytes) МОЛЯРНАЯ ЭНЕРГИЯ АТОМИЗАЦИИ, МОЛЯРНАЯ ЭНЕРГИЯ СВЯЗИ.

7.10. Строение молекул. Модель гибридизации

Большинство соединений с ковалентными связями между атомами состоит из молекул.
Понятие " строение молекул" – довольно широкое понятие и включает в себя, в частности, химическое строение и пространственное строение.

Химическое строение молекулы – последовательность и тип связей между атомами в молекуле.

Химическое строение молекулы описывается структурной формулой.

Пространственное строение молекулы – взаимное расположение атомов молекулы в пространстве.

Пространственное строение молекулы описывается пространственной формулой.
Чтобы охарактеризовать пространственное строение молекулы количественно, нужно определить межатомные расстояния и углы между связями. И то, и другое может быть определено экспериментально.

Межатомное расстояние – расстояние между ядрами атомов.

Угол между связями – угол между прямыми, проходящими через ядра атомов, связанных ковалентными связями.

Для оценки межатомных расстояний в молекулах веществ, пространственное строение которых еще не изучено, часто используют так называемые атомные (ковалентные) радиусы.

Атомный радиус – половина расстояния между атомами, связанными простой связью, в молекуле или кристалле простого вещества.

Сумма атомных радиусов атомов разных элементов равна среднему расстоянию между атомами этих элементов, связанными простой ковалентной связью, в молекулах или кристаллах. Таблица атомных радиусов приведена в приложении 9.
Для оценки углов между связями оказывается полезной модель гибридизации.
Вспомним химическое строение молекулы метана (см. рис. на стр. 21). Из схемы образования ковалентных связей в этой молекуле (стр. 105) следует, что три из четырех связей в этой молекуле совершенно одинаковы. Так как оси электронных облаков p-АО взаимно перпендикулярны, то и три ковалентных связи, образованные с участием этих облаков, должны быть направлены под прямым углом друг к другу. Четвертая же связь должна от них несколько отличаться. Экспериментально установлено, что все четыре связи в молекуле метана совершенно одинаковы и направлены в пространстве так, как это показано на рисунке (стр. 21). То есть атом углерода занимает положение в центре тетраэдра (правильного четырехгранника, треугольной пирамиды), а атомы водорода – в его вершинах. Это возможно только в том случае, если электронные облака атома углерода, участвующие в образовании связи, совершенно одинаковы и соответствующим образом расположены в пространстве.
В рамках модели гибридизации предполагается, что такое выравнивание действительно происходит.

Гибридизация атомных орбиталей и электронных облаков – предполагаемое выравнивание атомных орбиталей по энергии, а электронных облаков по форме при образовании атомом ковалентных связей.

Подвергшиеся гибридизации АО и ЭО называют гибридными.
В случае метана CH4 гибридизации подвергаются одна 2s-АО и три 2p-АО атома углерода, при этом образуются четыре sp3-гибридных АО. Схематически это можно записать так:
1(2s-АО) + 3(2р-АО) 4(sp3-АО).
Энергии орбиталей при этом становятся одинаковыми:

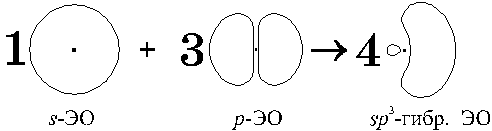

Электронные облака 2s- и 2р-орбиталей меняют свою форму – они тоже выравниваются:


В пространстве четыре получившихся sp3-ЭО направлены из центра к вершинам тетраэдра (рис. 7.4, а).
Гибридизации могут подвергаться и не все р-орбитали подуровня, например:

1(2s-АО) + 2(2р-АО) 3(sp2-АО) или 1(2s-АО) + 1(2р-АО) 2(sp-АО).

В этих случаях оси гибридных облаков лежат в одной плоскости и направлены или к вершинам равностороннего треугольника (в случае sр2-гибридизации), или просто в разные стороны (в случае sp-гибридизации) (рис. 7.4, б, в). Причина такого расположения гибридных облаков – их взаимное отталкивание.


Форма гибридных ЭО допускает только прямое перекрывание этих облаков с облаками других атомов, поэтому с участием гибридных АО могут образовываться только -связи: Image807.gif (272 bytes)  и тому подобные.

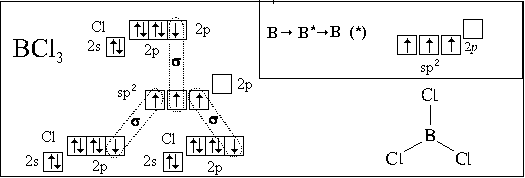

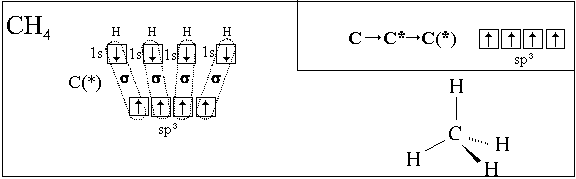

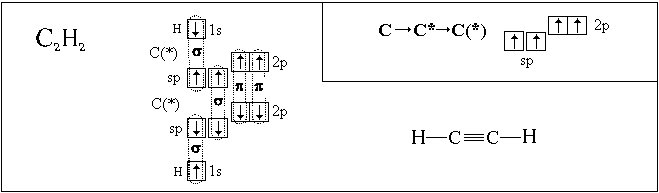

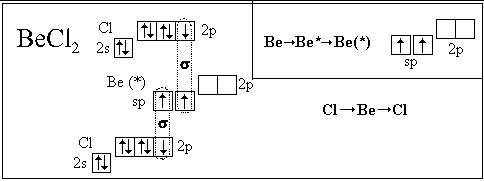

Посмотрим, как с использованием модели гибридизации описывается пространственное строение некоторых молекул:




Полученные нами пространственные формулы хорошо согласуются с экспериментальными данными.

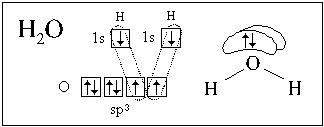

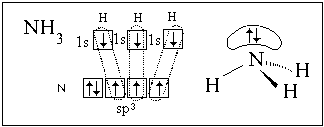

В приведенных примерах гибридизации подвергались только орбитали с неспаренными электронами. Но, если на валентных подуровнях атома часть орбиталей полностью заполнена, эти АО тоже участвуют в гибридизации. Так гибридизуются валентные орбитали атома азота в аммиаке и атома кислорода в воде.


В обоих случаях у центрального атома (азота или кислорода) sp3-гибридизация, но гибридные ЭО неподеленных пар электронов (в пространственных формулах не показаны малые области этих облаков) не принимают участия в образовании связей. Возможность такого объяснения строения молекул аммиака и воды подтверждается значениями углов между связями: в обеих молекулах эти углы близки к углу в правильном тетраэдре (109o28').
Для правильного прогнозирования структуры молекулы с помощью модели гибридизации АО необходимо помнить следующее:
1) при образовании ковалентных связей атомами элементов s- и р-блоков, имеющими на валентных ЭПУ только неспаренные электроны (группы IIА, IIIА и IVА), орбитали, на которых находятся эти электроны, всегда гибридизуются;
2) при образовании ковалентных связей атомами элементов р-блока, имеющими на валентных ЭПУ кроме неспаренных электронов еще и неподеленные пары (группы VА и VIА), гибридизация характерна только для атомов элементов второго периода;
3) для атомов элементов IА и VIIА групп экспериментальное подтверждение наличия или отсутствия гибридизации невозможно;
4) если нет препятствий, осуществляется sp3-гибридизация; если не хватает для этого валентных электронов, или часть из них участвует в образовании -связей, то осуществляется sp2- или sр-гибридизация.

Image228a.gif (141 bytes)ХИМИЧЕСКОЕ СТРОЕНИЕ МОЛЕКУЛЫ, ПРОСТРАНСТВЕННОЕ СТРОЕНИЕ МОЛЕКУЛЫ, МЕЖАТОМНОЕ РАССТОЯНТЕ, УГОЛ МЕЖДУ СВЯЗЯМИ, АТОМНЫЙ РАДИУС,ГИБРИДИЗАЦИЯ АО, ГИБРИДНЫЕ  ОРБИТАЛИ,УСЛОВИЯ ГИБРИДИЗАЦИИ АО .
Image228b.gif (137 bytes)1.Расположите молекулы следующих веществ в порядке возрастания энергии связи: а) H2S, H2O, H2Te, H2Se; б) PH3, NH3, SbH3, AsH3.
2.Для следующих молекул нарисуйте схемы образования ковалентных связей и определите тип гибридизации АО центральных атомов: а) ССl4, OF2, NF3; б) BeI2, BF3, SiCl4; в) H3C– CH3, HCHO, Н– С tri.gif (61 bytes) N.
