ChemNet

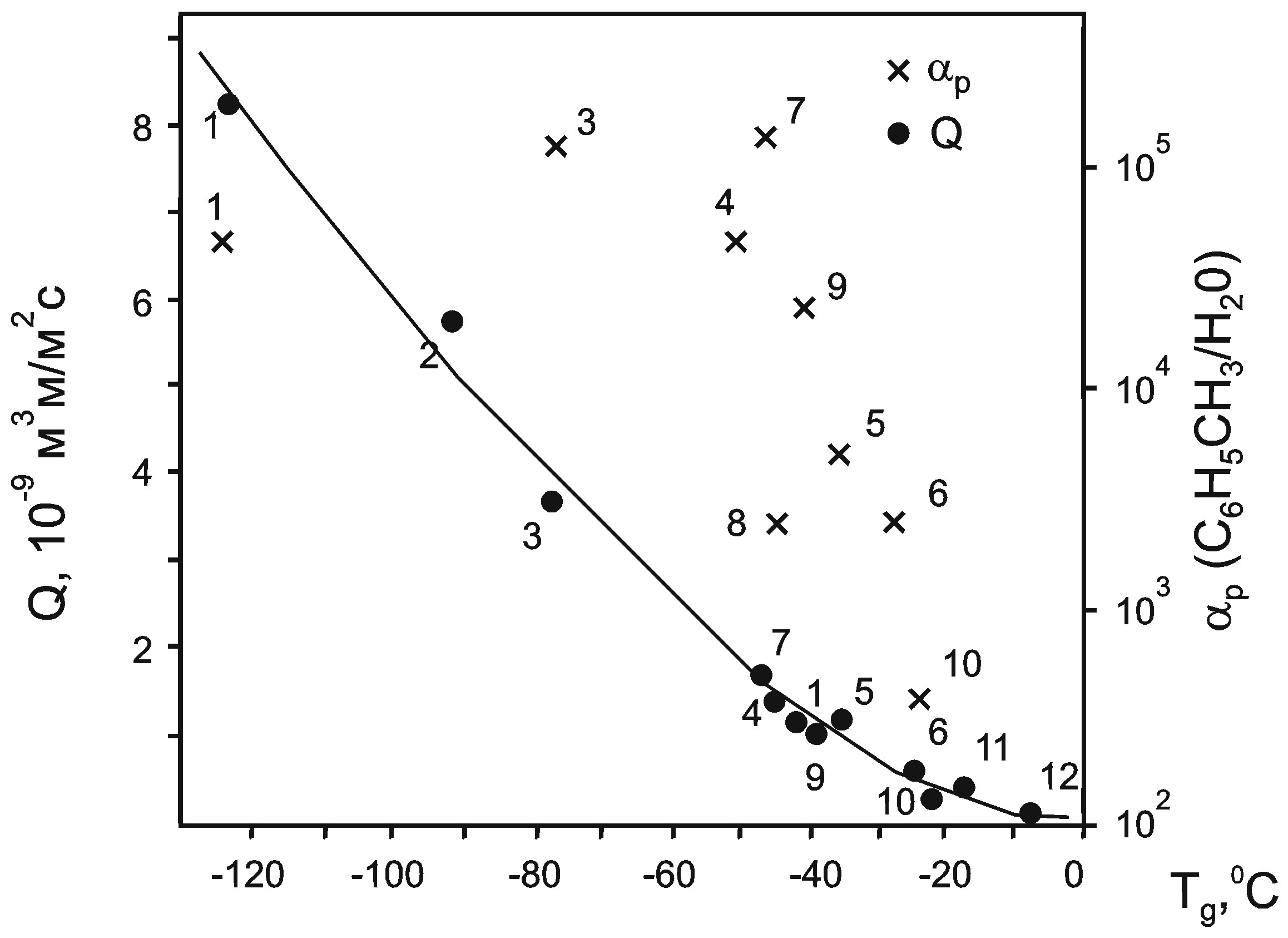

Рис. 18. Зависимость производительности и фактора разделения
aР6Н5СН32О) мембран на основе различных высокоэластических
полимеров от температуры стеклования полимера
(первапорационное разделение насыщенной смеси толуол/вода, 308 К):
1 – полидиметилсилоксан; 2 – полибутадиен; 3 – полиоктеномер;

4 – нитрильный бутадиеновый каучук с 18% мол. нитрильных групп;
5 – то же, 28% мол. нитрильных групп; 6 – то же, 38% мол.
нитрильных групп; 7 – сополимер этилена и пропилена;
8 – полиэпихлоргидрин; 9 – полихлоропрен; 10 – полиуретан;
11 – полиакрилатный каучук; 12 – фторуглеродный эластомер [38]

Copyright ©


Для того, чтобы мы могли качественно предоставить Вам информацию, мы используем cookies, которые сохраняются на Вашем компьютере (сведения о местоположении; ip-адрес; тип, язык, версия ОС и браузера; тип устройства и разрешение его экрана; источник, откуда пришел на сайт пользователь; какие страницы открывает и на какие кнопки нажимает пользователь; эта же информация используется для обработки статистических данных использования сайта посредством интернет-сервисов Google Analytics и Яндекс.Метрика). Нажимая кнопку «СОГЛАСЕН», Вы подтверждаете то, что Вы проинформированы об использовании cookies на нашем сайте. Отключить cookies Вы можете в настройках своего браузера.

Сервер создается при поддержке Российского фонда фундаментальных исследований
Не разрешается  копирование материалов и размещение на других Web-сайтах
Вебдизайн: Copyright (C) И. Миняйлова и В. Миняйлов
Copyright (C) Химический факультет МГУ
Написать письмо редактору
