ChemNet

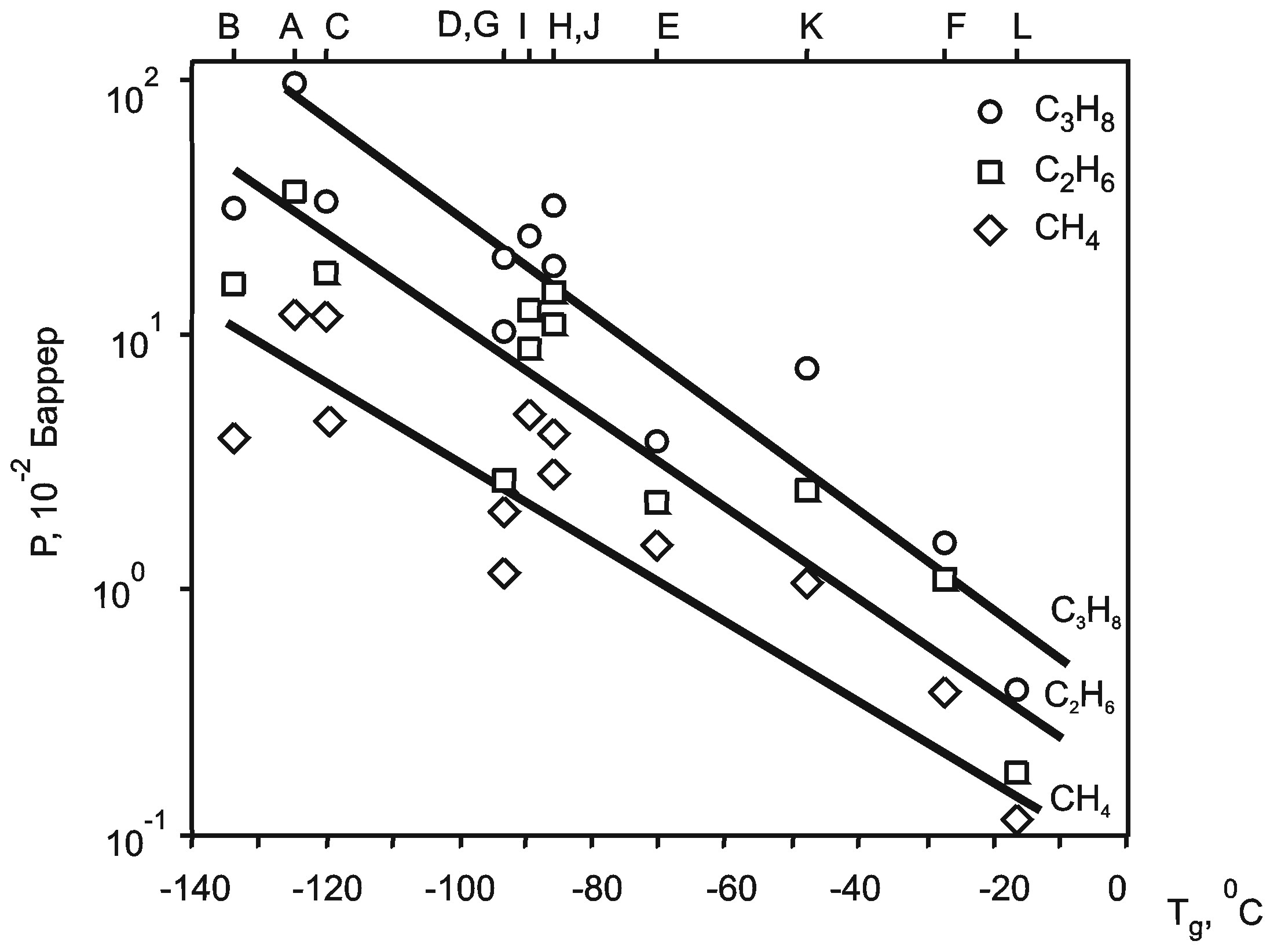

Рис. 13. Зависимость коэффициентов проницаемости
индивидуальных углеводородов СН4, С2Н6 и С3Н8
в различных кремнийорганических полимерах
от температуры стеклования полимера:

A – (CH3)2Si–O–; B – (CH3)(C2H5)Si–O–;
C – (CH3)(C3H7)Si–O–; D – (CH3)(C8H17)Si–O–;
E – (CH3)(CF3CH2CH2)Si–O–; F – (CH3)(C6H5)Si–O–;
G – (CH3)2Si–CH2–; H – (CH3)2Si–(CH2)2–(CH3)2Si–O–;
I – (CH3)2Si–(CH2)6–(CH3)2Si–O–;
J – (CH3)2Si–(CH2)8–(CH3)2Si–O–;
K – (CH3)2Si–mC6H4–(CH3)2Si–O–;
L – (CH3)2Si–pC6H4–(CH3)2Si–O–.

Из анализа результатов, представленных в работе [28]

Copyright ©

Для того, чтобы мы могли качественно предоставить Вам информацию, мы используем cookies, которые сохраняются на Вашем компьютере (сведения о местоположении; ip-адрес; тип, язык, версия ОС и браузера; тип устройства и разрешение его экрана; источник, откуда пришел на сайт пользователь; какие страницы открывает и на какие кнопки нажимает пользователь; эта же информация используется для обработки статистических данных использования сайта посредством интернет-сервисов Google Analytics и Яндекс.Метрика). Нажимая кнопку «СОГЛАСЕН», Вы подтверждаете то, что Вы проинформированы об использовании cookies на нашем сайте. Отключить cookies Вы можете в настройках своего браузера.

Сервер создается при поддержке Российского фонда фундаментальных исследований
Не разрешается  копирование материалов и размещение на других Web-сайтах
Вебдизайн: Copyright (C) И. Миняйлова и В. Миняйлов
Copyright (C) Химический факультет МГУ
 Написать письмо редактору
