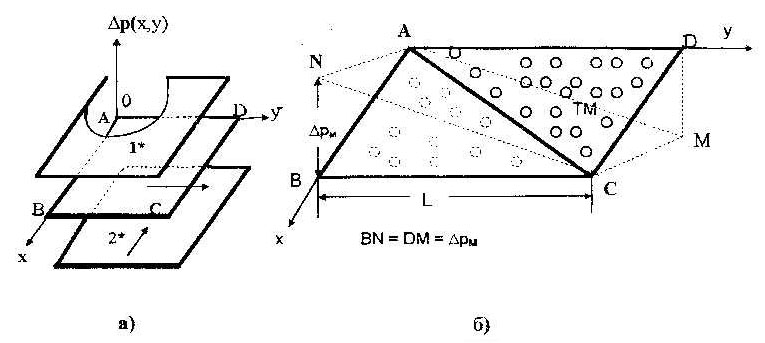

Рис. 5. Распределение перепада давления на поверхности трековой мембраны при обтекании ее скрещивающимися потоками:
а) трековая мембрана ABCD между крышками газообменного элемента 1* и 2*; стрелками показаны направления обтекающих потоков; обозначены оси х и у; точка А, обозначающая одну из вершин квадратной мембраны ABCD, совпадает с началом координат 0 системы х, у, D р.
б) ABCD – квадратная мембрана, которую обтекают газовые потоки с обеих сторон по взаимно перпендикулярным направлениям х и у; пирамиды ABCN и ACDM описывают распределение перепада давления D р(х, у) по поверхностям мембраны, которое соответствует аналитической записи: D р(х, у) = D рм(х – у)/L , где D рммаксимальный перепад, вызванный взаимно перпендикулярными потоками, х и у – координаты мембраны, лежащие в промежутке [0, L]. На диагонали АС (у=х) перепад равен нулю
