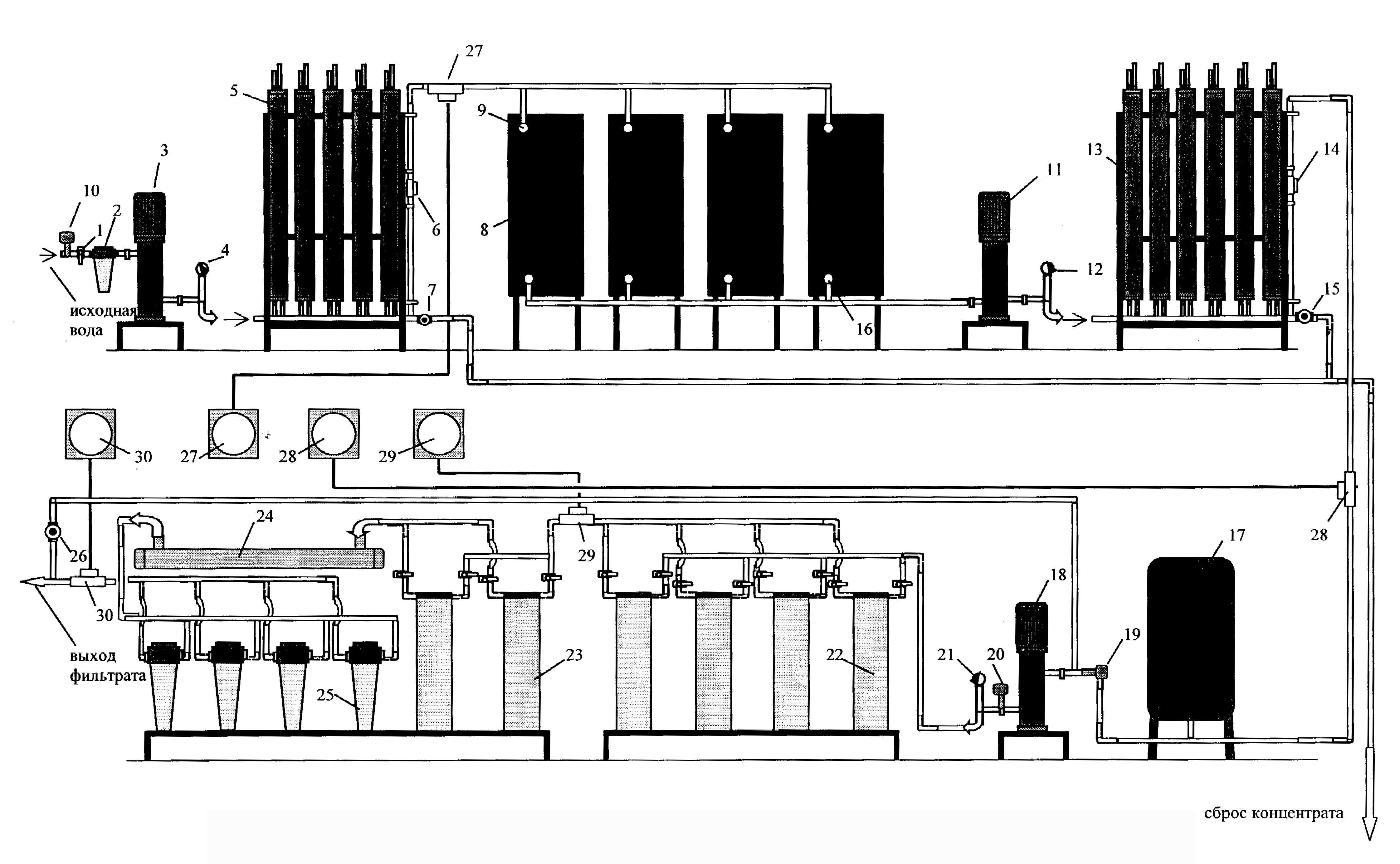

Рис. 8. Технологическая схема системы приготовления деионизованной воды для применения в электронной промышленности:
1 – шаровой кран на входе в установку;
2 – ингибиторный патрон;
3 – насосный агрегат установки I ступени ЦНС-5-160;
4 – манометр;
5 – рулонный элемент ESPA FREE 2500;
6 – водосчетчик фильтрата I ступени;
7 – регулирующий вентиль;
8 – бак сбора обессоленной воды;
9 – поплавковое реле;
10 – реле “сухого хода”;
11 – насосный агрегат установки II ступени ЦНС-4-120;
12 – манометр;
13 – рулонный элемент СРА-2 в корпусе из полипропилена;
14 – водосчетчик фильтрата II ступени;
15 – регулирующий вентиль;
16 – поплавковое реле “сухого хода” II ступени;
17 – напорный бак сбора фильтрата II ступени;
18 – повысительный насос ЦНС-4-60;
19, 20 – реле давления на входе и на выходе из повысительного насоса;
21 – манометр;
22 – фильтр ФСД блока ионообменного дообессоливания;
23 – фильтр ФСД блока финишной очистки на месте потребления;
24 – бактерицидная УФ лампа;
25 – субмикронный фильтр 0,2 мкм;
26 – вентиль байпаса;
27, 28, 29, 30 – мониторы электропроводности с кондуктометрическими ячейками
