Рис. 2. Конструктивные решения некоторых испытываемых
мешалок-турбулизаторов:

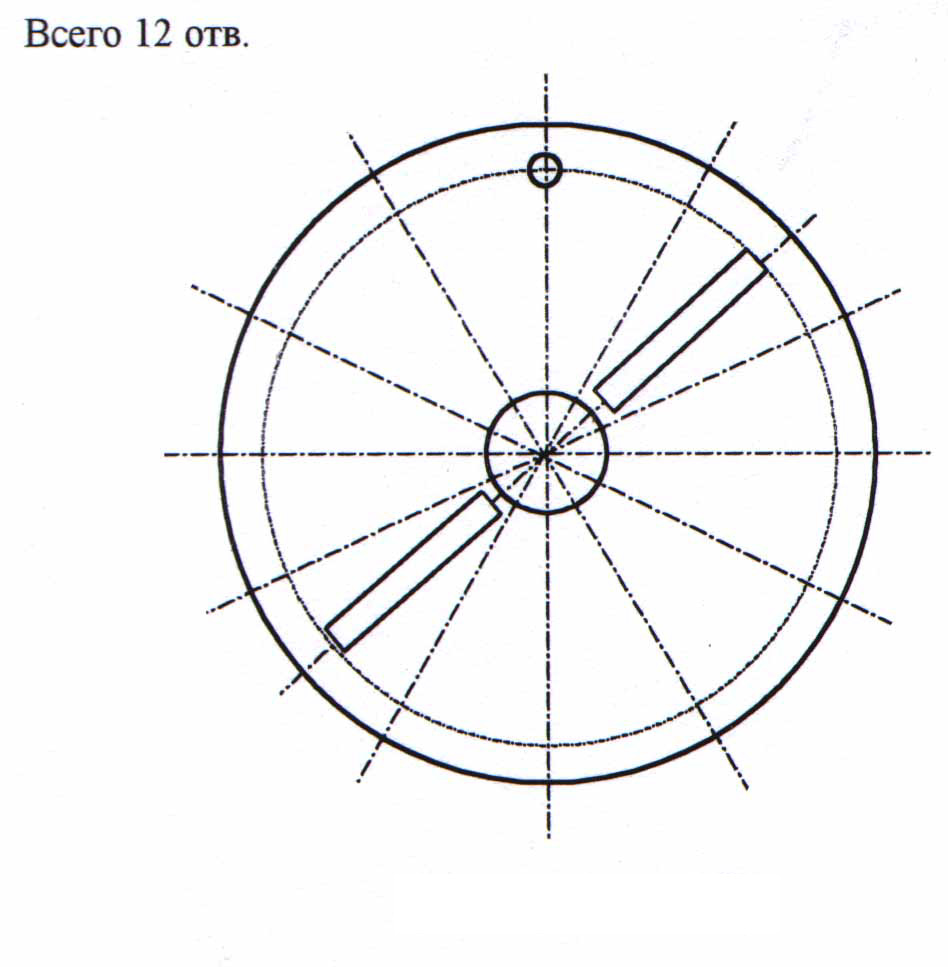

а – мешалка М2 – две радиально расположенные лопасти
в виде проволочек и 12-ти периферийных отверстий;

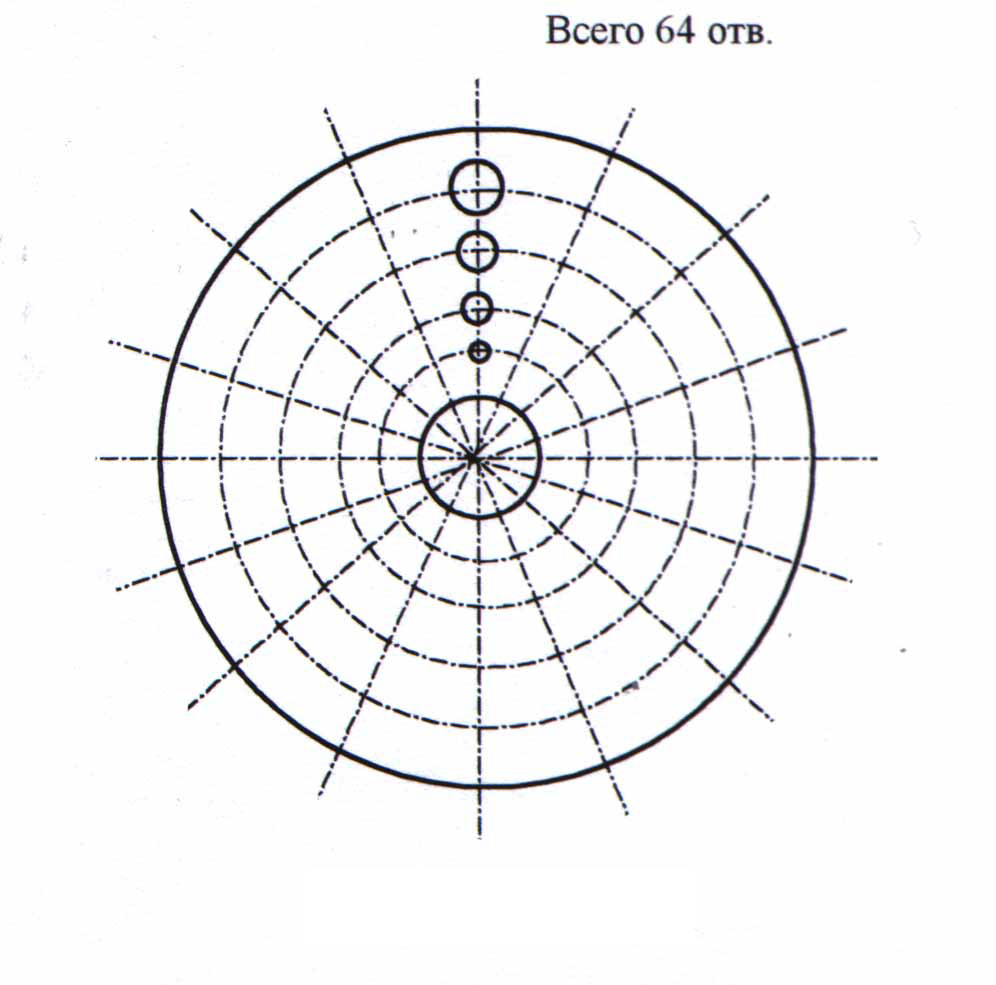

б – мешалка М4 – радиально расположенные ряды сквозных
отверстий с увеличивающимся диаметром, удвоенная толщина
диска;

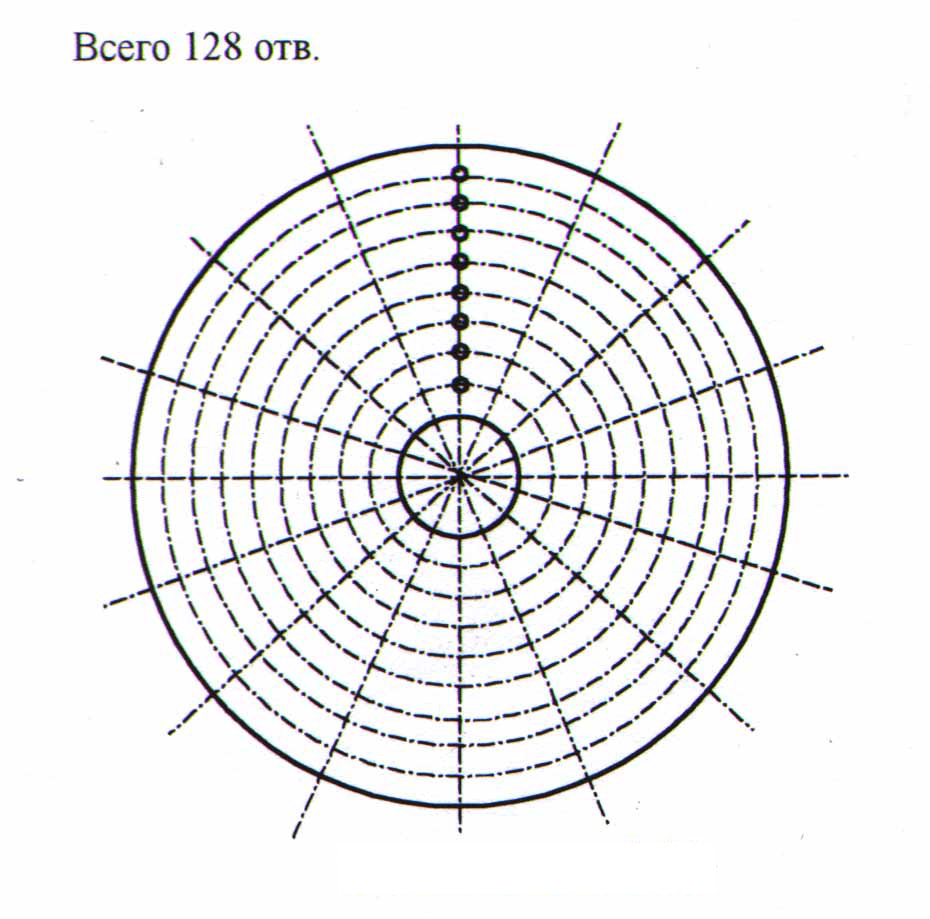

в – мешалка М6 – радиально расположенные ряды отверстий;

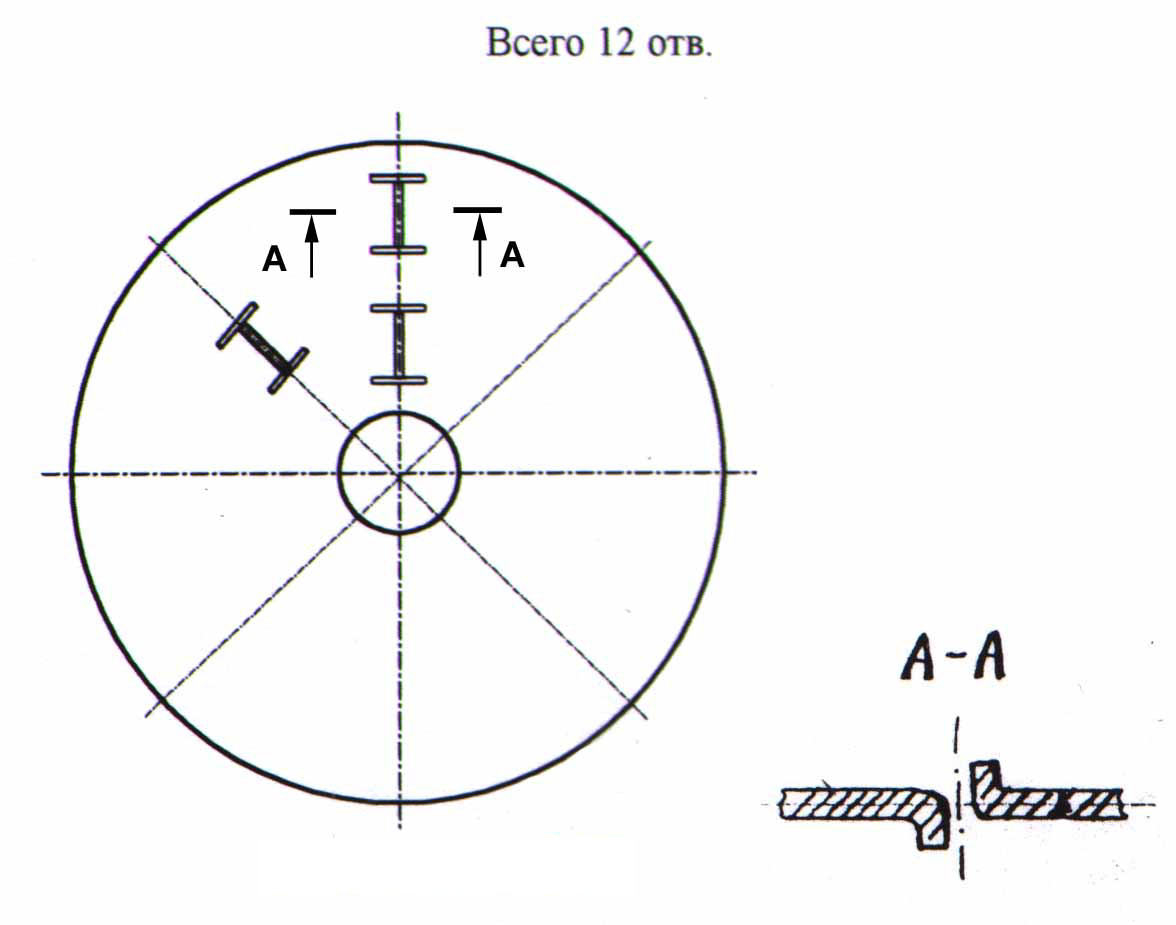

г – мешалка М7 – Н-образные прорези с отогнутыми краями;

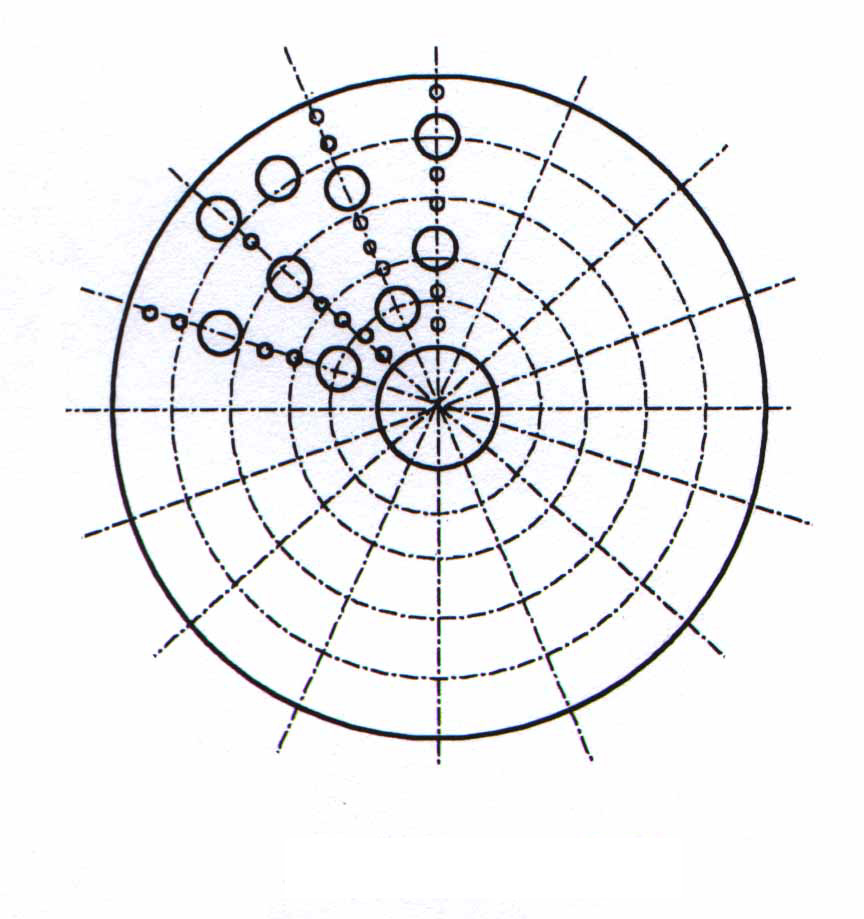

д – мешалка М8 – хаотично расположенные отверстия
различного диаметра;

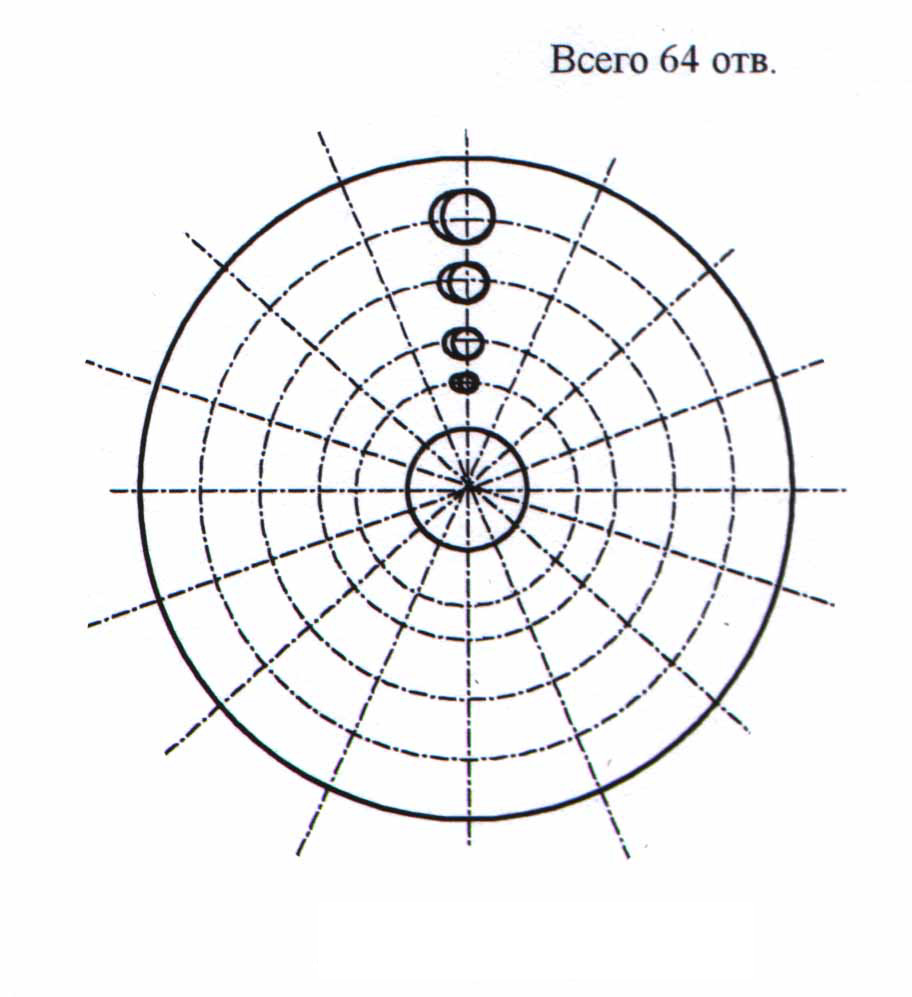

е – мешалка М10 – радиально расположенные ряды отверстий
увеличивающегося диаметра со снятыми на лобовой половине
окружности фасками.

Кроме того, испытывались также мешалки: М3 – гладкая
поверхность и 12 периферийных отверстий; М5 – радиально
расположенные ряды тупиковых отверстий с увеличивающимся
диаметром; М9 – радиально расположенные ряды отверстий
увеличивающегося диаметра; М11 – то же, что М10, удвоенная
толщина диска; М12 – то же, что М11, но с фасками на лобовой
половине окружности с обеих сторон диска.
