ПРИМЕРЫ ОПИСАНИЯ СТРУКТУР
ПО СТАНДАРТНОМУ ПЛАНУ

Петр Зоркий. Химфак МГУ

NaCl

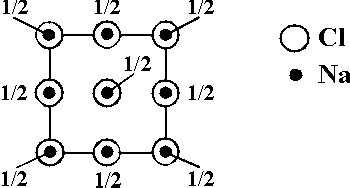

  1. Проекция ячейки:

  2. Тип решетки: кубическая гранецентрированная;
    обоснование: наличие четырех пересекающихся осей 3
  3. Число формульных единиц: Z = 4 NaCl
  4. Координационные числа и координационные многогранники:
    Na – 6 (октаэдр)
    Cl – 6 (октаэдр)
  5. Характер структуры, тип связей: гомодесмическая (монолитная) структура с ионными связями
  6. Описание в терминах ПШУ:
    ионы Cl образуют трехслойную ПШУ,
    ионы Na+ занимают все октаэдрические пустоты
  7. Структурный класс: Fm3m, Z = 4(m3m; m3m)

a-графит

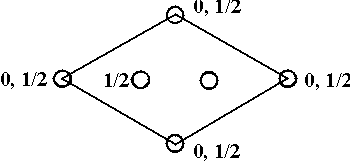

  1. Проекция ячейки:

  2. Тип решетки: гексагональная примитивная;
    обоснование: наличие оси 3
    (а также  и 63)
  3. Число формульных единиц Z = 4
  4. Координационное число и координационный многогранник:
    3 (треугольник)
  5. Характер структуры, типы связей:
    гетеродесмическая слоистая;
    в слоях – ковалентные связи, между слоями – ван-дер-ваальсово взаимодействие
  6. В терминах ПШУ–ПШК не описывается
  7. Структурный класс P63/mmc, Z = 4([m2]2)

ZnS (вюрцит)

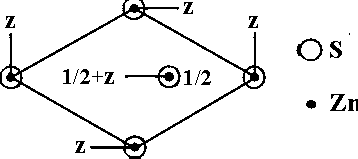

  1. Проекция ячейки:

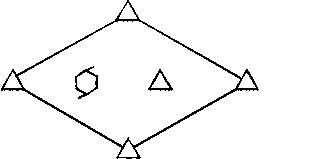

  2. Тип решетки: гексагональная примитивная;
    обоснование: наличие оси 3
    (а также 63)
  3. Число формульных единиц Z = 2
  4. Координационные числа и координационные многогранники:
    Zn – 4 (тетраэдр)
    S – 4 (тетраэдр)
  5. Характер структуры, типы связей:
    гомодесмическая (монолитная) структура с ковалентными связями
  6. Описание в терминах ПШУ:
    атомы S образуют двуслойную ПШУ,
    атомы Zn занимают половину тетраэдрических пустот
  7. Структурный класс: P63mc, Z = 2(3m; 3m)
