СИММЕТРИЯ СЛОЕВ

Петр Зоркий, Химфак МГУ

Группы описывают симметрию объемных слоев, т.е. трехмерных фигур, периодичных в двух измерениях. Как и в случае пространственных групп, устанавливается определенное соответствие между группами симметрии слоев и кристаллографическими точечными группами. Всего имеется 80 групп , каждая из которых в качестве подгруппы содержит двумерную решетку.
Существуют следующие типы решеток слоев:
1. Косоугольная примитивная (P) 4. Тетрагональная примитивная (P)
2. Ортогональная примитивная (P) 5. Гексагональная примитивная (P)
3. Ортогональная центрированная (C)
Тип решетки фиксируется имеющимися элементами симметрии.
Обычно координатные оси X и Y совмещают со средней плоскостью слоя, ось Z перпендикулярна этой плоскости, однако возможен и другой выбор осей координат.
Развернутый символ группы  по аналогии с символами пространственных групп состоит из четырех частей:
Первая часть (нулевая позиция) включает в себя указание типа решетки (P или C с индексом l от слова layer). Последующие три позиции (первая, вторая и третья) отводятся для обозначения элементов симметрии, входящих в группу.
Для групп средней категории в первой позиции записывается ось симметрии, направленная вдоль оси Z, и перпендикулярная к этой оси плоскость симметрии, если она имеется; во второй позиции - то же по отношению к оси X; в третьей - то же по отношению к диагонали XY. В ряде случаев для описания симметрии слоя достаточно использовать лишь первую или первую и вторую позиции.
В символах групп низшей категории первая, вторая и третья позиции соответствуют осям X, Y, Z.
Символ
для групп
средней категории
Символ
для групп
низшей категории
Ниже в двух таблицах приведен полный перечень групп средней и низшей категории.
Плоскость скользящего отражения, параллельная слою с центрированной решеткой, имеет примечательную особенность: она осуществляет сдвиг (скольжение) как вдоль оси X, так и вдоль оси Y. Поэтому в этом случае используется обозначение g (а не a или b).

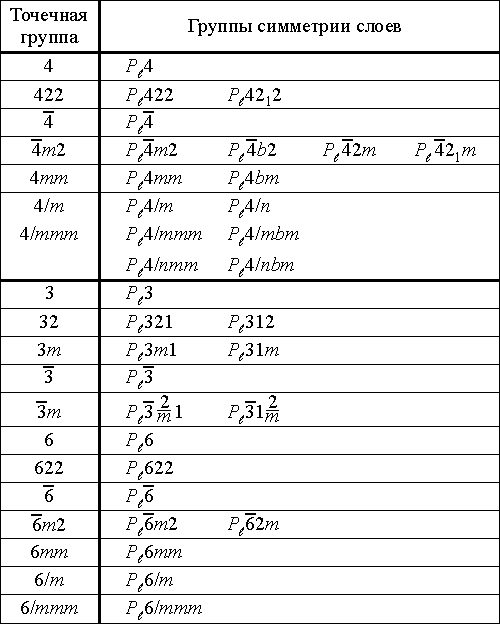

Группы симметрии слоев (группы).
Средняя категория.

ПРИМЕЧАНИЕ. Группам с осями четвертого порядка соответствует тетрагональная решетка, группам с осями третьего и шестого порядков – гексагональная решетка.

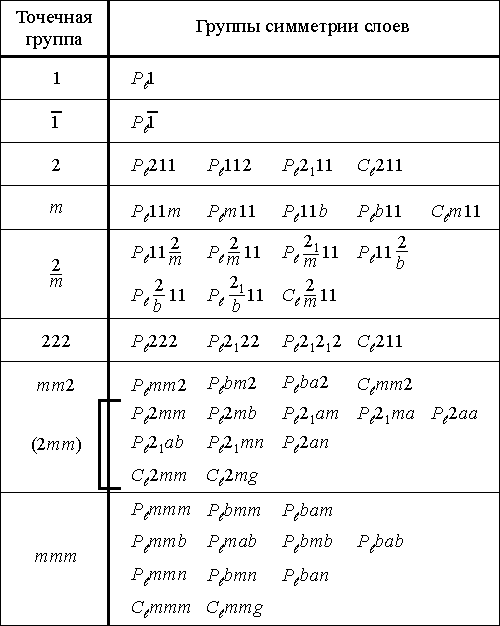

Группы симметрии слоев (группы).
Низшая категория.

ПРИМЕЧАНИЕ. Группам соответствует косоугольная решетка, прочим группам слоев – ортогональная решетка.
