СИММЕТРИЯ ЦЕПЕЙ

 Петр Зоркий. Химфак МГУ
Группы симметрии типа описывают симметрию объемных цепей, точнее трехмерных фигур, периодичных в одном измерении. Каждая из этих групп содержит одномерную подгруппу трансляций, т.е. одномерную решетку. Объемные цепи могут обладать направленными вдоль оси цепи поворотными, инверсионными и винтовыми осями любого (в том числе сколь угодно высокого) порядка, а также зеркальными плоскостями симметрии и плоскостями скользящего отражения, проходящими через ось цепи. Перпендикулярно к оси цепи могут располагаться только поворотные оси 2 и (или) плоскости m. Наклонных элементов симметрии в цепях быть не может.
Общее число групп бесконечно, однако подобно точечным группам они подразделяются на конечное число семейств.
Группа либо содержит одну ось высшего порядка (направленную вдоль оси цепи), либо не содержит ни одной такой оси; следовательно всякая группа относится либо к средней, либо к низшей категории. При этом аналогично соответствующим точечным группам, эти группы можно подразделить на пять семейств.
В двух нижеследующих таблицах представлены: 1) группы , производные от восьми точечных групп низшей категории и 2) группы средней категории с указанием семейства, к которому они относятся.
Развернутый символ группы состоит из четырех частей:
Первая часть (нулевая позиция) – большая буква P (одномерная решетка может быть только примитивной) с индексом c (от слова chain) . В последующих трех позициях (первой, второй и третьей) записываются элементы симметрии.
Для групп низшей категории указываются элементы симметрии, направленные вдоль (в случае осей 2 и 21) или перпендикулярно (в случае плоскостей m и c) осям X, Y, Z соответственно.Обычно ось цепи считается осью Z. Однако возможен и другой выбор осей координат. Тогда одна и та же группа низшей категории может быть записана разными символами (см.примечание к соответствующей таблице).
В символах групп средней категории первая позиция занята осью высшего порядка (которая совмещается с координатной осью Z ) и перпендикулярной ей плоскостью (если она есть); вторая позиция занята элементом симметрии параллельным (если это ось) или перпендикулярным (если это плоскость) оси X, третья позиция отводится для обозначения оси симметрии (или плоскости), параллельной (или, соответственно, перпендикулярной) диагонали XY.
Для некоторых групп , как и для соответствующих точечных групп, в символе группы достаточно использовать только первую или первую и вторую позиции.

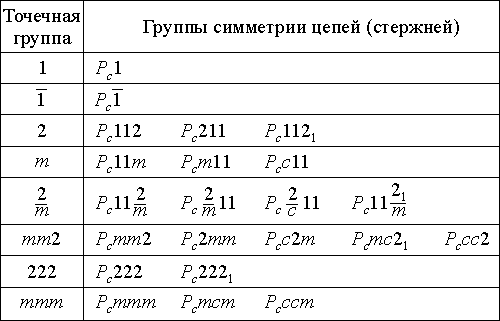

Группы симметрии цепей (группы).
Низшая категория.

ПРИМЕЧАНИЕ. Группы записаны в предположении, что ось цепи совмещена с осью Z. Возможен, однако, и другой выбор осей координат. Например, группыPc(Z)mc21, Pc(Z)ccm при совмещении оси цепи с осью Y записываются символамиPc(Y)m21b, Pc(Y)bmb соответственно.

Группы симметрии цепей
(группы) средней категории,

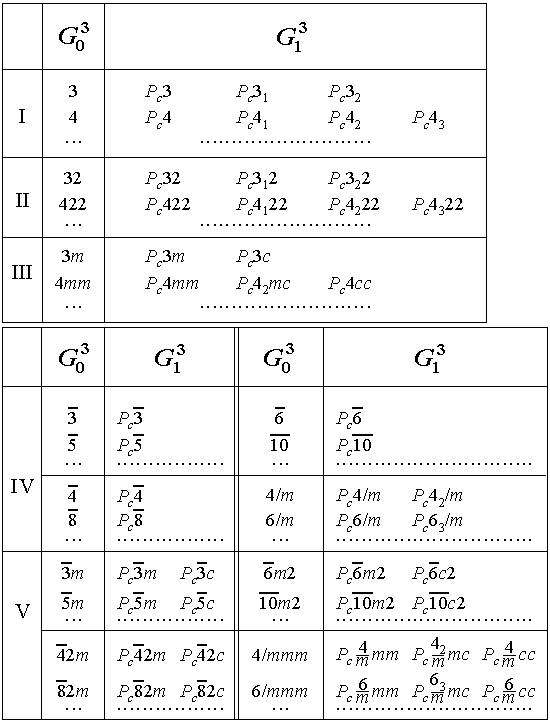

распределенные по семействам точечных групп ()
